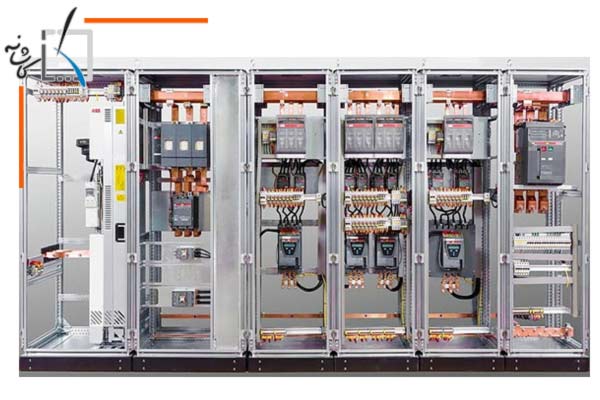

انواع تابلو های برق اتوماسیون و صنعتی

انواع تابلو های برق اتوماسیون و صنعتی

انواع تابلو های برق اتوماسیون و صنعتی

امروزه تابلوهای برق یکی از عناصر اصلی واحدهای صنعتی و مسکونی محسوب می شوند. تابلو برق عبارت است از محفظه ای معمولا بسته که تجهیزات الکترونیکی، اتوماسیون یا برق صنعتی می تواند در آن نصب شود.

وظایف تابلو ها عبارتند از: کنترل دستی یا اتوماتیک یک فرایند صنعتی، توزیع برق بین تجهیزات و اصلاح ضریب توان بحث ما در اینجا مربوط به تابلوهای فشار ضعیف یا همان تابلوهایLV است. چند دسته بندی مختلف می توان برای انواع تابلوهای برق پیشنهاد کرد:

دسته بندی اول بر اساس نوع عملکرد تابلو است که این دسته بندی به صورت زیر است:

۱-:PLC تابلوهایی که برای کنترل یک پروسه صنعتی استفاده می شوند.

۲-تابلوهایی که فقط جهت کنترل موتور هایACیاDC استفاده می شود و شامل درایوها، مدار های فرمان کنتاکتوری و مدارهای کنترل کننده موتور که به شکل ستاره مثلث نیز می شوند.

۳-تابلوهای توزیع که جهت توزیع برق و در واقع توزیع جریان بین تجهیزات مختلف صنعتی ایجاد می شود.

۴-تابلوهای اصلاح ضریب قدرت که به تابلوهای بانک خازنی معروف هستند.

البته ممکن است چند مورد از موارد بالا در یک مجموعه تابلو کنار هم قرار بگیرند.

دسته بندی دوم را می توان بر اساس محل نصب تابلو مشخص کرد. انواع تابلوها از نظر محل نصب عبارتند از:

Indoor: تابلوهای داخلی این تابلوها در فضای بسته مثل داخل کارگاه یا ساختمان مسکونی نصب می شوند.

:outdoor  تابلوهای خارجی که در فضای باز نصب می شوند.

دسته بندی سوم بر اساس ایستایی تابلو و به شرح زیر است:

Self standing: تابلوهای ایستاده خود ایستا روی پایه های خود می باشد.

Wall mounted: تابلوهای دیواری بر روی دیوار به صورت تو کار یا روی کار نصب می شود.

تابلوها بر اساس ساختمان و شکل ظاهری عبارتند از:

۱-Metal Enclosed: تابلوهای به صورت محفظه تمام بسته هستند که تجهیزات در آن نصب می شوند و به دو نوع زیر تقسیم می شوند:

این مطلب را هم بخوانید  رسوبگیری الکترونیکی آب

الف- metal clad: در این تابلو محفظه های مختلف کلید، باس بار، سر کابل و LV از هم جدا شده اند.

ب- compartment Type: در این نوع تابلو ها محفظه های مختلف از هم جدا نیستند.

۲-تابلوهای کشویی: سرویس راحت تر این تابلوها و ایمنی بالاتر آن ها باعث شده در صنعت برق به صورت گسترده مورد استفاده قرار بگیرند. این تابلو ها معمولا به دو صورت (MCC تابلوی کنترل موتور) و تابلوی مرکزی قدرت که تغذیه کننده تابلوهای MCC ساخته می شوند.

شناخت تجهیزات به کار رفته در تابلوهای برق:

در تابلوهای برق فشار ضعیف یک سری تجهیزات معمول مورد استفاده قرار می گیرند که آشنایی با آن ها از ملزومات یک متخصص تابلوهای برق است. این تجهیزات عبارتند از:

کنتاکتور: وسیله الکترومکانیکی جهت قطع و وصل کردن سه فاز: نحوه اتصال کنتاکتورها به یکدیگر به نوع راه اندازی ها اعم از راه اندازی مستقیم، یا ستاره- مثلث بستگی دارد.
