جریان گردشی و جریان گردابی در تأسیسات با کابل تک رشته

جریان گردشی و جریان گردابی در تأسیسات با کابل تک رشته

جریان گردشی و جریان گردابی در تأسیسات با کابل تک رشته

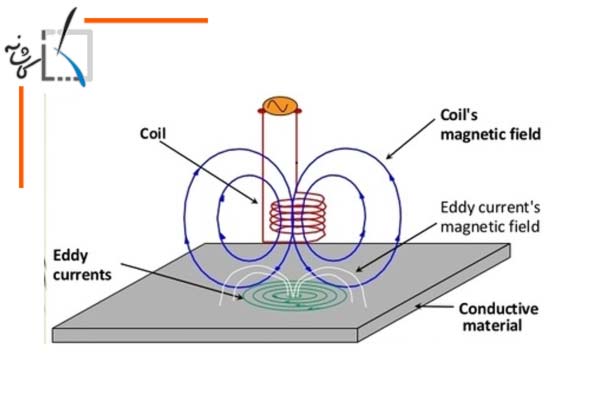

مقررات 5.2.۵۲۱ و 523.10 شرایط لازم در مورد محفظه‌های آهنی و کابل‌های تک رشته زره دار را با توجه به جریان‌های گردابی و جریان‌های گردشی سیستم ارائه می‌دهد. در حالی که 5.2.۵۲۱ اشاره دارد که از کابل‌های با زره استیل را نباید در مدارهای ac استفاده نمود، مشکلات دیگری در انتخاب کابل‌های جایگزین وجود دارد.
کابل‌های تک رشته با پوشش غیر آهنی یا کابل‌های زره دار به دلیل مشکلات ناشی از جریان‌های گردشی و جریان‌های گردابی به دقت زیادی نیاز دارند.
جریان‌های گردشی
جریان‌های گردشی در پوشش فلزی یا زره کابل‌های تک رشته جاری می‌شوند. تمام کابل‌های تک رشته با پوشش فلزی جریان گردشی ناشی از میدان مغناطیسی ac اطراف هادی را دارند. پوشش فلزی و زره کابل‌ها اغلب در هر دو انتها به واسطه تجهیزات زمین می‌شوند و یک مسیر بسته از طریق گلندهای فلزی، محفظه‌ها و سایر مسیرهای فلزی که جریان گردشی مجاز به عبور از آن‌ها می‌باشد را تشکیل می‌دهند که در شکل D 5.2 نشان داده شده است.
جریان گردشی ناشی از آن باعث ایجاد اثر گرمایی و افزایش دما در پوشش فلزی و زره کابل‌های تک‌رشته‌ای می‌شود. گرمای ایجادشده به عایق کابل منتقل شده و بسته به بارگذاری کلی مدار، ممکن است باعث آسیب عایقی زودرس در کابل‌ها شود.هیچ روش مشخصی برای محاسبه دقیق…

برای دریافت فایلPDF  اینجا کلیک کنید.
