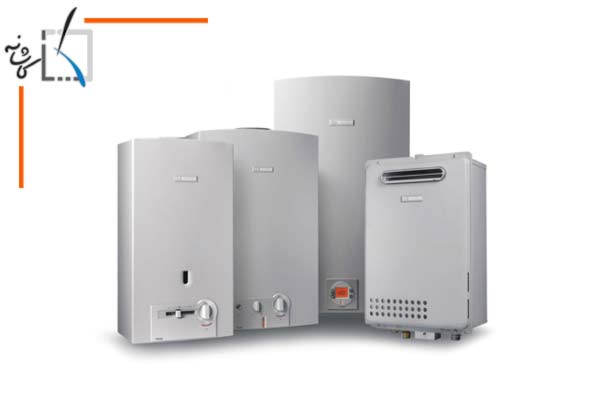

انواع مدل های پکیج

انواع پکیج
5/5

فهرست مطالب [نمایش]

انواع رایج پکیج ها

پکیج ها دارای مدل های متفاوت اند. چهار نوع رایج این پکیج ها شامل موارد زیر می شوند:

مدل c12: دو لوله نزدیک به هم یا هم مرکز افقی

مدل c32: دو لوله هم مرکز یا نزدیک به هم عمودی

مدل c42: دو لوله هم مرکز یا نزدیک به هم مشترک (برای خروج گاز های حاصل از احتراق و تامین هوای تازه) که برای بیش از یک دستگاه پکیج مورد استفاده قرار می گیرد و هر دستگاه توسط لوله های رابط هم محور یا خیلی نزدیک به هم به لوله های اصلی مشترک وصل می شود.

مدل c52: دارای دو لوله مجزا جهت خروج محصولات احتراق و تامین هوای احتراق

دستگاه های مدل c12 / c32 / c42 /c52 /c62 ، علاوه بر مجهز بودن به سیستم های دودکش، بر روی بسته بندی نیز برچسب های معینی برای شناسایی دارند.

پکیج ها بر اساس تخلیه گازهای حاصل از احتراق به سه دسته متفاوت A و B و C طبقه بندی شده اند.(بر اساس استاندارد 483 EN).

انواع مدل پکیج ها

  • مدل A

محصولات احتراق به دلیل قرار گرفتن دستگاه در محیط خارج، فاقد ملزومات تخلیه گازهای حاصل از احتراق است.

  • مدل B

برای تخلیه محصولات احتراق به خارج، اتصال دودکش در این دستگاه از فضای نصب تامین می شود.

  • مدل C

محفظه احتراق از محیط مجزاست و هوای لازم برای احتراق از خارج از فضای محل نصب تامین می شود.

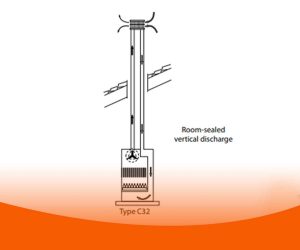

مدل C32

مدل C32

انواع مدل های C

بسته بندی پکیج برای مدل های دودکش دار علامت گذاری شده است.

  • دستگاه های تیپ C1

برای بستن دو لوله هم محور یا دو لوله مختلف نزدیک به هم افقی در شرایط جریان یکسان برای تامین هوای تمیز و تخلیه گاز حاصل از احتراق طراحی شده اند.

  • انواع مختلف C1

C1-1: کشش طبیعی

C1-2: تخلیه گاز های حاصل از احتراق و تامین هوای تازه با فن تعبیه شده زیر محفظه احتراق

C1-3: تخلیه گاز حاصل از احتراق و تامین هوای تازه با فن تعبیه شده زیر محفظه احتراق

  • دستگاه های تیپ C2

برای اسفاده از یک دودکش مشترک و وصل چند دستگاه پکیج به این دودکش با کمک رابط طراحی شده اند.

  • انواع مختلف C2

C2-1: کشش طبیعی

C2-2: خروج گاز حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده بالای محفظه احتراق

C2-3: خروج گاز حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده زیر محظه احتراق

مدل C12

مدل C12

  • دستگاه های تیپ C3

برای اتصال دو لوله هم محور یا خیلی نزدیک به هم عمودی در شرایط جریان یکسان برای تامین هوای تمیز و تخلیه گاز حاصل از احتراق طراحی شده اند.

  • انواع مختلف C3

C3-1: کشش طبیعی

C3-2: تخلیه گاز های حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده بالای محفظه احتراق

C3-3: تخلیه گاز حاصل از احتراق و تامین هوای تازه از طریق فن تعبیه شده در زیر محفظه احتراق

  • دستگاه های تیپ C4

برای دو لوله هم مرکز یا نزدیک به هم مشترک (جهت خروج گاز های حاصل از احتراق و تامین هوای تازه) طراحی شده اند.

این تیپ برای بیش از یک دستگاه پکیج مورد استفاده قرار می گیرد و هر دستگاه توسط لوله های رابط هم محور یا خیلی نزدیک به هم لوله های اصلی مشترک وصل می شود.

  • انواع مختلف C4

C4-1: کشش طبیعی

C4-2: تخلیه گاز حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده بالای محفظه احتراق

C4-3: تخلیه گاز حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده در زیر محفظه احتراق

  • دستگاه های تیپ C5

دو لوله مجزا در آن تعبیه شده است، یکی جهت خروج محصولات احتراق و دیگری جهت تامین هوای احتراق. حالت های مختلف مطابق شکل های زیر در نظر گرفته شده است.

  • انواع مختلف C5

C5-1: کشش طبیعی

C5-2: تخلیه گاز حاصل از احتراق و تامین هوای تازه به وسیله فن تعبیه شده بالای محفظه احتراق

C5-3: تخلیه گاز حاصل از احتراق و تامین هوای تازه از طریق فن تعبیه شده در زیر محفظه احتراق
