طراحی شبکه های توزیع آب و جمع آوری فاضلاب شهری
مدت دوره: 24 ساعت
مدرس دوره: مهندس جواد کریمی پارچیان
چرا باید طراحی شبکه را بدانیم؟
طراحی شبکه‌های آبرسانی و دفع یکی از تخصص‌های بسیار مهم موردنیاز مهندسان تاسیسات است. مهندسان عمران با گرایش آب و فاضلاب نیز شبکه‌های آبرسانی و فاضلاب را طراحی می‌کنند. بسیاری از مهندسان تاسیسات که فقط کار طراحی تاسیسات داخل ساختمان‌ها را انجام می‌دهند این تخصص را ندارند؛ اما اگر طراحی یک سایت را برعهده بگیرند باید بتوانند شبکه زیربنایی تاسیسات را نیز طراحی کنند.
شبکه‌های زیربنایی تاسیسات که در فاز یک و فاز دو تاسیسات انجام می‌شود، شامل شبکه آبرسانی، شبکه جمع‌آوری فاضلاب و شبکه گازرسانی می‌باشد که شبکه گازرسانی معمولاً توسط پیمانکاران مورد تأیید اداره گاز طراحی و اجرا می‌شود.
دهکده‌های ویلایی، سایت‌های کارخانجات، مجتمع‌های مسکونی با چند ساختمان در یک شهرک، سایت‌های تجاری و صنعتی همه به شبکه آبرسانی و جمع‌آوری فاضلاب نیاز دارند.
یکی از اشتباهات بسیار رایج مهندسان، عدم یادگیری تخصص‌های موردنیاز در زمان مناسب است. به همین دلیل در هنگام مواجهه با چنین پروژه‌هایی مجبور به رد آنها و یا سپردن طراحی به مهندسان دیگر هستند.
به دلیل ماهیت مداری بسته چنین شبکه‌هایی (Loop) و ترکیب آنها با شاخه‌ها (Branch) حل کردن آنها با محاسبات دستی کاری بسیار سخت، وقت‌گیر و عملاً غیرممکن است. خوشبختانه سال‌هاست نرم‌افزارهای بسیار قدرتمندی در این خصوص ابداع شده است که طراحی را بسیار راحت و ساده نموده است. دو نرم‌افزار SEWERCAD و WATERGEMS از قوی‌ترین و به‌روزترین نرم‌افزارها در این خصوص هستند و خوشبختانه در کشور ما متخصصان زیادی با آنها کار می‌کنند و شبکه‌های زیادی با آنها طراحی شده است.
مراحل اصلی آبرسانی به شرح زیر است:
1- تعیین مقدار آب مورد نیاز برای منطقه
۲- طراحی مخزن
۳- طراحی پمپ
۴- بررسی مسائلی چون قطر لوله، جنس لوله، نصب شیرهای فشار شکن و … همچنین مسئله تصفیه آب
این مراحل می تواند بعضی در موازات همدیگر بعضی به صورت پشت سر هم انجام شود.

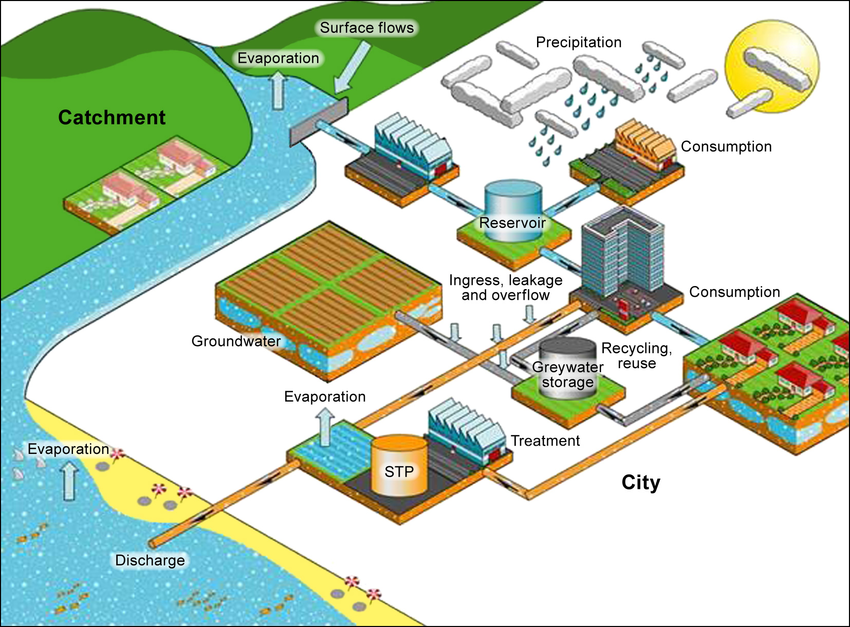

وظایف یک شبکه آبرسانی شهری
شبکه آبرسانی شهرها دارای وظایفی هستند که مهمترین آنها عبارتند از تامین آب آشامیدنی مردم شهر، تامین آب مورد نیاز دستگاه های تاسیسات بهداشتی مثل حمام ها، توالت ها و غیره، تامین آب مورد نیاز کارخانه های کوچک و بزرگ و کارگاه های گوناگون، تامین آب لازم برای آبیاری فضاهای سبز و شستشوی خیابان ها و تامین آب مورد نیاز تاسیسات سازمان های آتش نشانی هنگام آتش سوزی.
یک شبکه آبرسانی شهری باید قادر باشد وظایف و نیازهای آبی نامبرده و نظایر آنها را از نظر کیفی (خواص فیزیکی و شیمیایی آب) و از نظر کمی (دبی و فشار آب) برابر استاندارد های موجود بخوبی انجام دهد. تامین آب های مورد نیاز باید در بدترین شرایط زمانی و مکانی و شرایط اضطراری نیز امکان پذیر باشد.
سرفصل های دوره
آشنايي و درک اصول تئوری و توانايي طراحی شبکه هاي توزيع آب
- مروري بر اصول هيدروليك جريان در لوله ها
- مروري بر ضوابط و مباني طراحي شبكه هاي آب شهري
- تعيين آب مصرفي شبكه
- ضوابط و محدوديت هاي مشخصه هاي شبكه
- انواع شبكه هاي آبرساني
- بررسي مسايل مختلف متعلقات شبكه (لوله ها، شير آلات، مخازن و …)
- اصول طراحي هيدروليكي شبكه هاي توزيع آب
2. آموزش نرم افزار Water GEMS
- آشنايي با محيط كاري و دستورات اجرايي نرم افزار
- نحوه وارد كردن اطلاعات شبكه به نرم افزار و ترسيم شبكه
- ورود اطلاعات مربوطه به پمپ ها شامل ظرفيت پمپاژ، فشار، راندمان، قدرت و تعيين مقدار مصرف برق
- ورود اطلاعات مربوط به انواع شيرهاي فشارشكن، قطع و وصل
- چگونگي آناليز شبكه توسط نرم افزار و تصحيح احتمالي اطلاعات ورودي
- چگونگي نشان دادن نتايج آناليز شبكه و چگونگي مرتب كردن نتايج بر حسب فاكتورهاي مورد نياز
- رسم گراف هاي مختلف در ارتباط با فشارهاي گره ها و نشان دادن تغييرات آن ها در زمان هاي مختلف
3. اجراي يك پروژه با استفاده از نرم افزار
- شبيه سازي يك شبكه و تحليل آن در حالت مصرف متغير با زمان
- تحليل جريان آتش نشاني
- طراحي بهينه شبكه
- تعريف و اجراي يك پروژه با نرم افزار
4. آشنايي و درک اصول تئوری و توانايي طراحی شبکه هاي فاضلاب
- مروري بر ضوابط و مباني طراحي شبكه هاي فاضلاب شهري
- تعيين فاضلاب توليدي در شبكه
- ضوابط و محدوديت هاي مشخصه هاي شبكه
- انواع شبكه هاي فاضلاب
- بررسي مسايل مختلف متعلقات شبكه (لوله ها، آدم روها و …)
- اصول طراحي هيدروليكي شبكه هاي فاضلاب
5. آموزش نرم افزار Sewer CAD
- آشنايي با محيط كاري و دستورات اجرايي نرم افزار
- نحوه وارد كردن اطلاعات شبكه به نرم افزار و ترسيم شبكه
- ورود اطلاعات مربوطه به اجزاي شبكه
- چگونگي آناليز شبكه توسط نرم افزار و تصحيح احتمالي اطلاعات ورودي
- چگونگي نشان دادن نتايج آناليز شبكه و چگونگي مرتب كردن نتايج بر حسب فاكتورهاي مورد نياز
- رسم گراف هاي مختلف در ارتباط با دبي فاضلاب و نشان دادن تغييرات آن ها در زمان هاي مختلف
6. اجراي يك پروژه با استفاده از نرم افزار
- شبيه سازي يك شبكه و تحليل آن در حالت مصرف متغير با زمان
- تحليل جريان
- مديريت سناريوها
- طراحي بهينه شبكه
- تعريف و اجراي يك پروژه با نرم افزار
