طراحی سیستم های بخار

مدت دوره: 24 ساعت

روزهای برگزاری: یک شنبه ها و سه شنبه ها

مدرس دوره: استاد مهدی رمضانی

3,895,000 تومان

در دیگ بخار، گرما به آب مایع اضافه می شود تا در فشاری خاص بخار تولید کند. فشار دیگ برای کنترل ظرفیت حرارتی بخار و حرکت بخار در سیستم استفاده می شود. بخار از طریق لوله ای که به آن هدر بخار گفته می شود، از دیگ خارج می شود. آب در یک دیگ گرم می شود و بخار انرژی را به شیء هدف منتقل می کند.

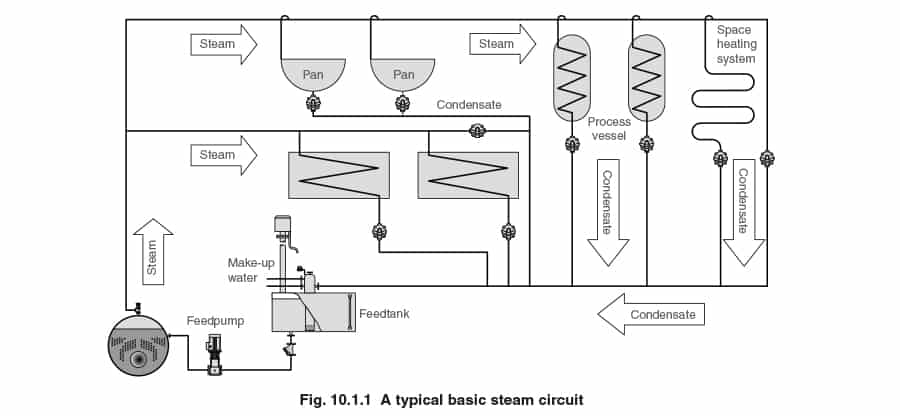

در شکل زیر می توانید نمای کلی سیستم توزیع بخار یا حلقه کندانس را مشاهده کنید

بخار تولید شده در دیگ باید از طریق لوله ها به نقطه ای منتقل شود که انرژی حرارتی لازم است. ابتدا یک یا چند لوله اصلی وجود دارد که بخار را از دیگ در جهت کلی بخار حمل می کند. لوله های انشعابی کوچک تر بعد از آن بخار را به قطعات مجزای تجهیزات منتقل می کنند.

وقتی شیر جداکننده اصلی باز می شود، بخار بلافاصله از دیگ به لوله اصلی عبور می کند و به نقاط با فشار پایین تر می رسد. از آنجایی که دمای لوله ها پایین تر از بخار است، گرما از بخار به لوله منتقل می شود.

چه مباحثی تدریس می شود؟

مفاهیم پایه

بخار چیست؟ چرا بخار؟
مقایسه بین سیال بخار با آبگرم و روغن داغ
انواع بخار (بخار اشباع و بخار سوپرهیت) و کاربرد هر کدام
کیفیت بخار
اندازه گیري مصرف بخار
فشار و رابطه آن با حجم مخصوص

2. تولید بخار

انواع دیگ هاي بخار (فایرتیوب و واترتیوب) و کاربرد هر کدام
اجزا تشکیل دهنده دیگ هاي بخار فایرتیوب
تنظیم مناسب فشار در دیگ بخار و عدم ایجاد پدیده Foaming
مخزن کندانس و فید واتر تانک دیگ بخار
کنترل TDSدر سیستم هاي بخار
دي اریتور و انواع آن
بلودان دیگ بخار

3. تجهیزات مورد استفاده در سیستم توزیع بخار

لوله هاي انتقال بخار و روشهاي سایزینگ لوله هاي بخار
مزایا و معایب عدم انتخاب قطر مناسب لوله هاي بخار
ضربه قوچ و کاربرد سپراتور بخار و انواع سپریتورهاي بخار (سایکلون و صفحه اي)
شیرهاي فشار شکن، انواع، کاربرد هر کدام و انتخاب مناسب شیرهاي فشار شکن بخار و سایزینگ توسط نرم افزار
صافی هاي مورد استفاده در سیستم بخار
شیرهاي اطمینان و تنظیم فشار مناسب و انتخاب مناسب
شیرآلات جانبی بخار
انواع ایستگاه هاي تقلیل فشار و کاربرد هر کدام
نحوه انشعاب گیري در سیستم هاي توزیع بخار و استفاده از Drip leg و خطوط Pocket

4. خطوط کندانس
