لایه‌بندی نقشه تاسیسات درAutoCAD: راهنمای سریع

مقدمه

لایه‌بندی در نرم‌افزار AutoCAD یکی از مهم‌ترین اصول در ترسیم نقشه‌های تاسیساتی محسوب می‌شود. مهندسان مکانیک و برق در پروژه‌های ساختمانی، برای مدیریت بهتر نقشه‌ها، افزایش خوانایی و جلوگیری از تداخل، نیازمند یک ساختار لایه‌ای اصولی هستند. در واقع، کیفیت نهایی نقشه و سرعت اجرای پروژه تا حد زیادی به نحوه لایه‌بندی صحیح بستگی دارد. این مقاله با هدف ارائه یک راهنمای سریع و استاندارد برای لایه‌بندی نقشه‌های تاسیساتی تهیه شده و می‌تواند به‌عنوان یک مرجع کاربردی برای مهندسان و طراحان مورد استفاده قرار گیرد.

اهمیت لایه‌بندی در نقشه‌های تاسیساتی

1. جلوگیری از تداخل: تفکیک سیستم‌های مختلف (آب، فاضلاب، برق، تهویه) باعث کاهش خطا در طراحی و اجرا می‌شود.
2. سهولت ویرایش: زمانی که هر سیستم در لایه مخصوص خود باشد، اصلاح نقشه سریع‌تر و دقیق‌تر انجام خواهد شد.
3. افزایش خوانایی نقشه: نقشه‌های پیچیده با لایه‌بندی مناسب، ساده‌تر و قابل‌فهم‌تر خواهند بود.
4. استانداردسازی پروژه: استفاده از نام‌گذاری و رنگ‌های استاندارد، هماهنگی میان تیم‌های مختلف را تسهیل می‌کند.

اصول پایه در لایه‌بندی تاسیسات

• نام‌گذاری لایه‌ها: هر لایه باید بر اساس سیستم و عملکرد نام‌گذاری شود. مثال: MEP_Water_Supply یا ELEC_Lighting
• رنگ‌بندی استاندارد: استفاده از رنگ‌های متفاوت برای هر سیستم (آبی برای آب، قرمز برای برق، سبز برای فاضلاب و …).
• خطوط و ضخامت‌ها: ضخامت خطوط باید بر اساس نوع سیستم و اهمیت آن مشخص شود.
• جداسازی متن و نمادها: برای خوانایی بهتر، نوشته‌ها و علائم باید در لایه‌های جداگانه ترسیم شوند.

ساختار پیشنهادی لایه‌ها برای تاسیسات مکانیکی

• MEP_Water_Supply → لوله‌کشی آب سرد و گرم مصرفی
• MEP_Drainage → سیستم فاضلاب و هواکش
• MEP_HVAC_Duct → کانال‌کشی هوا
• MEP_HVAC_Pipe → لوله‌کشی سیستم سرمایش و گرمایش
• MEP_Fire_Fighting → لوله‌کشی سیستم اطفاء حریق
• MEP_Text → متون و توضیحات مکانیکی

ساختار پیشنهادی لایه‌ها برای تاسیسات برقی

• ELEC_Lighting → مدار روشنایی
• ELEC_Power → پریزها و مدار قدرت
• ELEC_Panel → تابلو برق‌ها
• ELEC_Data → سیستم‌های مخابراتی و شبکه
• ELEC_FireAlarm → سیستم اعلان حریق
• ELEC_Text → متون و توضیحات برقی

لایه‌بندی سیستم فاضلاب و اطفاء حریق

• فاضلاب: لوله‌های اصلی، انشعابات فرعی، دریچه‌ها و ونت باید در لایه‌های مجزا ترسیم شوند.
• اطفاء حریق: لوله‌های اصلی، اسپرینکلرها، جعبه‌های آتش‌نشانی و متعلقات هر کدام لایه‌های جداگانه نیاز دارند تا در زمان اجرا هیچگونه تداخلی با سایر سیستم‌ها نداشته باشند.

نکات اجرایی در لایه‌بندی

1. هماهنگی با معماری: مسیرهای تاسیسات باید با دیوارها و المان‌های معماری هم‌پوشانی نداشته باشند.
2. هماهنگی با سازه: عبور لوله و کانال از تیرها و ستون‌ها باید از پیش در نقشه مشخص شود.
3. رعایت استانداردها: استفاده از ضوابط ملی ساختمان و آیین‌نامه‌های معتبر در نام‌گذاری و رنگ‌بندی.

خطاهای رایج در لایه‌بندی و راهکارها

• ترکیب چند سیستم در یک لایه → راهکار: جداسازی لایه‌ها بر اساس نوع سیستم.
• استفاده از رنگ‌های مشابه برای سیستم‌های مختلف → راهکار: تعیین یک کد رنگ استاندارد.
• عدم جداسازی متون از اجزای اصلی → راهکار: ایجاد لایه مجزا برای متون و علائم.

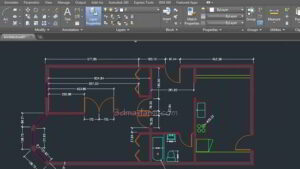

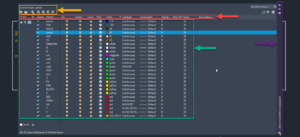

• حذف یا تغییر ناخواسته لایه‌ها → راهکار: استفاده از Layer Manager و تعریف Layer State برای ذخیره تنظیمات.

روش‌های استانداردسازی بین تیم‌های طراحی

• ایجاد Template مشترک: تعریف یک فایل الگو (DWT) برای تمام تیم‌ها.
• جلسات هماهنگی: توافق بر سر رنگ‌ها، نام‌ها و ضخامت‌ها پیش از شروع پروژه.
• کنترل دوره‌ای نقشه‌ها: بازبینی نقشه‌ها برای جلوگیری از خطا و ناهماهنگی.

چک‌لیست اجرایی سریع لایه‌بندی:

نتیجه‌گیری

لایه‌بندی نقشه‌های تاسیساتی در AutoCAD، اصول حرفه‌ای و مدیریتی طراحی را تضمین می‌کند. با رعایت ساختار لایه‌ها، رنگ‌بندی استاندارد، جلوگیری از خطاهای رایج و استفاده از چک‌لیست اجرایی، مهندسان می‌توانند نقشه‌ای دقیق، خوانا و هماهنگ برای پروژه‌های خود تهیه کنند. این راهنمای سریع برای تمامی تیم‌های طراحی و اجرا، مرجع کاربردی و عملیاتی به شمار می‌رود.
