ضمیمه های فشار در ساختمان ها

منبع: مجله صنعت تاسیسات شماره 55

از: Dennis Stanke

ماخذ: خبرنامه های شرکت TRANE

ضمیمه 1:

برگشت کانال دار و یا محفظه سقفی؟
نصب کانال برگشت هوا از فضاهای مسکونی ساختمان به هواساز باعث افزایش هزینه اولیه سیستم خواهد

شد، پس چرا باید چنین کاری انجام شود؟

آیا این کار برای رعایت مقررات محلی ساختمانی است؟ بله

بعضی اوقات آیا این به خاطر تسهیل تیرکاری مسیر برگشت است؟

شاید آیا برای اجتناب از مشکلات رطوبتی در محفظه سقفی است؟

احتمالاً خبر برای این که علت موضوع روشن شود به مثال زیر توجه نمایید:

فرض کنید که فشار در محفظه برگشت هوا باید تقریباً ۰/۰۳in.wg کمتر از فشار فضای مسکونی برای غلبه بر افت فشار دریچه برگشت باشد. اگر فشار ساختمان در حد ۰/۰5in.wgکنترل شود فشار محفظه سقفى نسبت به خارج ۰/۰۲ing+خواهد بود. این اختلاف کوچک بین فشارهای خارج و داخل موجب نفوذ بسیار کم هوا خواهد شد.

مقایسه بادزن های برگشت و اخراج هوا در سیستم هایVAV

ضمیمه ۲:

معناشناسی کنترل فشار

اخراج (Relief) و تخلیه (Exhaust) دو مفهوم هم معنی برای هوای رانده شده از ساختمان هستند. اگرچه هوای اخراجی و هوای تخلیه هر دو از ساختمان خارج میشوند.
ولی تعریف و حتی هدف آنها با هم متفاوت است:

• جریان هوای تخلیه:

این جریان که ممکن است مرکزی محلی ثابت و یا متغیر باشد، آلودگی را با خود حمل کرده و از ساختمان خارج می کند. مقررات محلی ساختمان در اکثر نقاط دنیا و یا استانداردهای صنعتی، مقدار صحیح هوایی را که باید از فضاهای مشخص خارج شود (مانند سرویس های بهداشتی) فارغ از ملاحظات مربوط به فشار با حالت عملکرد تعیین می کنند.

• جریان هوای اخراجی:

هوا را از ساختمان خارج میکند (مرکزی یا محلی) تا جریان هوای تازه متعادل شده و فشار مناسب در ساختمان حفظ گردد.

• جریان هوای تازه:

بیانگر نرخی است که هواساز هوا را وارد ساختمان میکند. مقررات محلی ساختمانی و استانداردهای صنعتی حداقل مقداری برای جریان هوای تازه تعریف میکنند که برای برقراری تهویه مناسب رقیق سازی و زدایش آلاینده های عمومی لازم میباشد هوای اضافی بیرون در حين عملكرد اكونومايزر برای استفاده از سرمایش رایگان به ساختمان آورده خواهد شد. فشار منفی ساختمان در غیاب نفوذ و یا پس دادن هوا هنگامی ایجاد میشود که جریان هوای تخلیه به علاوه جریان هوای اخراجی از جریان هوای تازه بزرگ تر شوند. حالت عکس نیز صادق است یعنی فشار مثبت در ساختمان زمانی حادث میشود که حاصل جمع جریان هوای تخلیه و اخراجی از جریان هوای تازه کوچک تر باشد.

ضمیمه 3:

سنسورهای فشار

کنترل مستقیم فشار در ساختمان بدون توجه به نوع سیستم به کار رفته با استفاده از سنسورهای فشار تفاضلی برای سنجش اختلاف فشار میان هوای خارج و داخل ساختمان صورت میگیرد.

• سنسورهای داخلی:

دو ایده کلی درباره محل استقرار سنسورهای داخلی مطرح می باشد برخی از طراحان سنسور را مجاور در که آثار کم فشار بودن و یا پرفشار بودن ساختمان بیشتر مشهود است قرار میدهند و برخی دیگر سنسور داخلی را کاملاً از درها ایزوله می کنند تا اثر تغییرات سریع فشار ناشی از باز و بسته شدن درها را به حداقل برسانند. اما سنسور فشار داخلی در هر در موقعیت باید مجهز به مدار فیلتراسیون قوی سیگنال ها باشد تا از اثرات تغییرات سریع فشار در سنجش ها بکاهد. ضمناً بسیار مهم است که از فضاهای پیرامونی ساختمان احتراز شود چون سنسور تحت تأثیر تغییرات فشار حاصل از باد قرار خواهد گرفت.

• سنسورهای خارجی:

نحوه استقرار این سنسورها نیز تابع در ایده کلی است؛ بسیاری از طراحان سنسورهای خارجی را بر هواسازهای پشت بامی قرار میدهند. برخی دیگر از چندین سنسور یک سنسور در هر گوشه ساختمان که حداقل ۱۵ فوت از پشت بام بالاتر باشد) استفاده کرده و معدل سیگنال های آنها را برای خنثی سازی اثر فشار یاد در نظر می گیرند در هر حالت سنسورهایی را انتخاب کنید که اثرات یاد را به حداقل برسانند. در ساختمان هایی که بلند بوده و یا بخش بندی شده هستند بهتر است یک سنسور در ارتفاع هر بخش قرار داده شود.

ضمیمه 4:

جایگزین هایی برای سیستم کنترل بادزن برگشت

راهنمای ASHRAE 16P بهره برداری از فشار در محفظه برگشت هوا را به عنوان مینای کنترل یک سیستم تعدیلی با بادزن برگشت توصیه می کند. این رویکرد ساده و در عین حال کم هزینه از لحاظ اجرا در مقایسه با شیوه های ردیابی سیگنال و یا ردیابی جریان که بیشتر مورد استفاده قرار می گیرند قابل اطمینان تر می باشد.

• ردیابی سیگنال:

فشار کانال رفت را ارزیابی کرده و بر اساس آن سرعت کارکرد بادزن های رفت و برگشت را تنظیم می کند. در این حالت فشار ساختمان به طور غیر مستقیم (و غیر مؤثر) کنترل میشود چون بین منحنی های عملکرد بادزن ها ناهمخوانی وجود دارد.

• ردیابی جریان:

فشار ساختمان را به طور غیر مستقیم و از طریق پایش و ارزیابی جریان های هوای رفت و برگشت کنترل میکند. ظرفیت بادزن برگشت با توجه به جریان هوای رفت و قائل شدن اختلافی ثابت میان این در جریان تنظیم میشود ردیابی جریان در مواردی بهترین نتیجه را در برخواهد داشت که تخلیه محلی ثابت وجود داشته باشد اجرای موفقیت آمیز این شیوه احتیاج به سنسورهای جریان گرانقیمتی دارد که به خوبی کالیبره شده باشند چون اختلاف میان جریان هوای رفت و برگشت می تواند تا حد جزء کوچکی از جریان هوای احساس شده باشد.

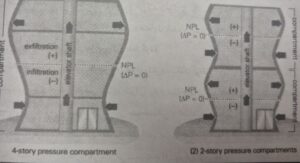

بخش بندی کردن ساختمان و اثر دودکش زمستانی

ضمیمه 5:

نقطه تنظیم صحیح برای فشار ساختمان چیست؟

پاسخ این سؤال به تعدادی از عوامل بستگی دارد سنسور در کجا قرار گرفته؟
موقعیت جغرافیایی ساختمان چگونه است؟
آیا سنسور محافظت شده است؟
شرایط آب و هوایی چگونه است؟

روش جاری و معمول این است که سنسور فشار داخلی در طبقه همکف قرار داده میشود. سپس با اعمال طرح کنترلی خاصی فشار ساختمان در تابستان در حد کمی مثبت (۰/۰۰ing تا ۰/۰۵ing + یا بیشتر) حفظ می گردد. نقاط تنظیم بزرگ تر و در حد ۰/۱۰ing +در مناطقی با آب و هوای گرم و مرطوب معقول خواهد بود به خصوص برای ساختمان های بلند و یا با بخش بندی های چند طبقه ای فشار در اینجا هدف کم کردن و یا حتی حذف نفوذ هوا از طبقه بالایی ساختمان با پرفشار ساختن آن تا حد امکان و بدون ایجاد اختلال در عملکرد درها میباشد.

راهبردی مشابه برای زمستان به کار گرفته می شود تا از میزان خروج هوای مرطوب از درزها و شکاف های ساختمان در طبقات فوقانی جلوگیری به عمل آید. البته در این حالت فشار مطلوب خنثی و یا کمی منفی می باشد. در مناطق سردسیر که اثر دودکش در زمستان نیروهای قابل توجهی ایجاد می نماید کاهش فشار بیش از این حد نیز ضروری خواهد بود؛ به عنوان مثال شاید لازم باشد که فشار ساختمانی چهار طبقه در یک روز پر باد تا ۰/۱۰in.wg- کاهش داده شود. ساختمان های بلند برای مقابله با اثر دودکش از ورودی های دالان مانند و درهای چرخان استفاده میکنند. این آرایش، ستون هوای داخل را از هوای خارج جدا کرده و حتی در صورت وجود اختلاف قابل توجه بین فشار داخل و خارج عملکرد مطلوب درها را تضمین میکند. بخش بندی کردن ساختمان های بلند شکل بالا که به تقسیم قائم ساختمان به سیستم های مجزای توزیع هوا اطلاق می گردد.
با کاستن از ارتفاع ستون هوای داخل از اختلاف فشار ناشی از اثر دودکش می کاهد (آسانسورها معمولاً به یک بخش قائم مجزا احتیاج دارند.) کم کردن نشتی هوا از کل بدنه ساختمان به دلیل اثر دودکش بدون بخش بندی ساختمان مستلزم نقطه تنظیم بسیار مثبت در تابستان و نقطه تنظیم بسیار منفی در زمستان است. نهایتاً این که حد بالای پر فشار کردن ساختمان به ساختار درزبندی، نشتی زیاد کم یا متوسط و عملکرد آن بستگی دارد.
ساختمانی که به خوبی درزبندی شده است. باید مجهز به کنترلهایی باشد که از زیاد شدن بیش از حد فشار جلوگیری نمایند، در حالی که شاید تأمین فشار حتی به صورت محدود در ساختمان هایی با نشتی زیاد دست نیافتنی باشد.
