آشنایی با تجهیزات موتورخانه و نقش آن‌ها در عملکرد سیستم‌های تاسیساتی

تاریخ انتشار: ۲۸ مرداد ۱۴۰۴
بدون دیدگاه

موتورخانه قلب سیستم‌های مکانیکی هر ساختمان محسوب می‌شود و وظیفه اصلی آن، تأمین انرژی حرارتی و برودتی مورد نیاز برای فضاهای داخلی است. تجهیزات متنوعی در این بخش به کار می‌روند که هر کدام وظیفه‌ای مشخص در فرآیند تولید، انتقال و کنترل انرژی بر عهده دارند. برای مهندسان مکانیک، شناخت دقیق اجزای موتورخانه و درک روابط بین آن‌ها اهمیت فراوانی دارد، چرا که طراحی اصولی و نگهداری صحیح این تجهیزات نقش مستقیم در راندمان انرژی، ایمنی و طول عمر سیستم‌ها خواهد داشت.

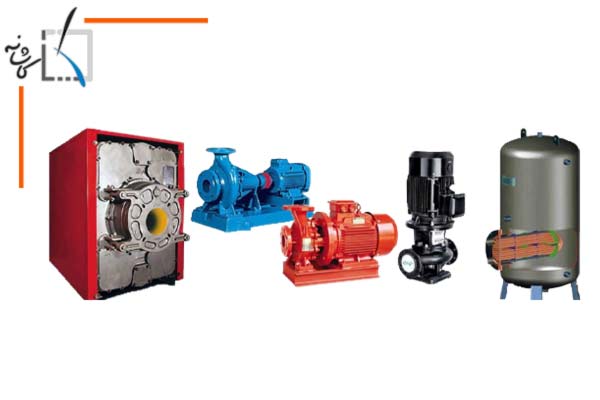

معرفی اجزا اصلی موتورخانه ساختمان

موتورخانه ساختمان شامل اجزا و تجهیزاتی است که هر یک نقش مهمی در عملکرد سیستم سرمایش و گرمایش دارند. در ادامه، اجزای اصلی و کارکرد هر یک را شرح می‌دهیم.

دیگ‌ها (Boilers)

دیگ به عنوان منبع تولید حرارت در موتورخانه شناخته می‌شود. عملکرد اصلی آن، گرم کردن آب یا تولید بخار از طریق احتراق سوخت است.
انواع متداول دیگ‌ها:

دیگ آب‌گرم فولادی یا چدنی: برای سیستم‌های گرمایشی متداول ساختمان‌ها
دیگ بخار: در تأسیسات صنعتی و بیمارستانی برای تولید بخار اشباع یا فوق‌داغ

اجزای مهم دیگ عبارتند از محفظه احتراق، کویل‌ها یا لوله‌های تبادل حرارت، دریچه‌های ایمنی و سیستم‌های کنترلی. طراحی درست ظرفیت دیگ باید متناسب با بار حرارتی ساختمان انجام شود تا از افت راندمان یا مصرف سوخت اضافی جلوگیری گردد.

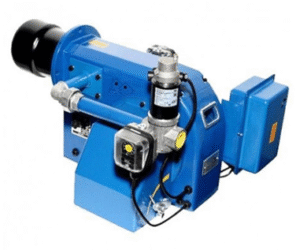

مشعل‌ها (Burners)

مشعل وظیفه تأمین انرژی حرارتی برای دیگ را برعهده دارد. این دستگاه با ترکیب سوخت و هوا، شعله‌ای پایدار ایجاد می‌کند.
انواع مشعل‌ها:

گازسوز
گازوئیل‌سوز
دوگانه‌سوز

پارامترهای کلیدی در انتخاب مشعل شامل ظرفیت حرارتی، قابلیت مدولاسیون، راندمان احتراق و سیستم‌های ایمنی مانند کنترل شعله و قطع اضطراری سوخت است. نگهداری و سرویس دوره‌ای مشعل‌ها به‌طور مستقیم روی کاهش آلاینده‌ها و افزایش راندمان تأثیر دارد.

منابع انبساط (Expansion Tanks)

آب هنگام گرم شدن منبسط می‌شود و افزایش حجم آن اگر کنترل نشود باعث افزایش فشار و خطر آسیب به لوله‌ها و دیگ خواهد شد. منبع انبساط (باز یا بسته) با جذب این افزایش حجم، فشار سیستم را پایدار می‌کند.

منبع انبساط باز: در بالاترین نقطه سیستم نصب می‌شود.
منبع انبساط بسته دیافراگمی: مجهز به گاز نیتروژن و دیافراگم لاستیکی است.

سیستم‌های تصفیه آب

کیفیت آب نقش حیاتی در طول عمر تجهیزات دارد. سختی‌گیرها و فیلترها برای حذف املاح محلول، ذرات معلق و کاهش خطر رسوب‌گذاری به کار می‌روند. استفاده از دوزینگ پمپ‌های تزریق مواد شیمیایی نیز مانع خوردگی و تشکیل رسوب در مبدل‌ها و دیگ‌ها می‌شود.

پمپ‌های موتورخانه

پمپ‌ها قلب گردش سیال در موتورخانه هستند.

پمپ سیرکولاتور: برای گردش آب گرم و سرد در مدارها
پمپ تغذیه دیگ بخار: برای جبران افت آب در سیستم‌های بخار
پمپ برج خنک‌کن: برای انتقال آب خنک‌شونده بین برج و چیلر

انتخاب پمپ باید بر اساس دبی، هد دینامیکی و نوع سیال انجام گیرد. تنظیم درست پمپ و استفاده از اینورترها باعث کاهش مصرف انرژی می‌شود.

مبدل‌های حرارتی (Heat Exchangers)

مبدل حرارتی وسیله‌ای برای انتقال حرارت بین دو سیال بدون تماس مستقیم است.
انواع رایج:

صفحه‌ای: راندمان بالا، مناسب سیستم‌های گرمایش و سرمایش
پوسته و لوله‌ای: برای فشار و دماهای بالا
کویلی: در منابع ذخیره آب گرم بهداشتی

انتخاب نوع مبدل به دبی جریان، اختلاف دما و محدودیت‌های فضایی بستگی دارد.

برج خنک‌کن و چیلر

برای تأمین سرمایش در ساختمان‌های بزرگ، سیستم‌های تراکمی و جذبی به کار می‌روند.

چیلر تراکمی با استفاده از کمپرسور، مبرد را به گردش در می‌آورد.
برج خنک‌کن حرارت مازاد را به محیط بیرون دفع می‌کند.

ترکیب این تجهیزات امکان تأمین آب سرد برای هواسازها و فن‌کویل‌ها را فراهم می‌کند.

سیستم‌های کنترل و اتوماسیون (BMS)

مدیریت هوشمند موتورخانه با استفاده از سیستم‌های BMS یا PLC باعث بهینه‌سازی مصرف انرژی و کاهش خطاهای انسانی می‌شود. این سیستم‌ها قادرند دما، فشار، کیفیت احتراق و وضعیت پمپ‌ها را به صورت لحظه‌ای کنترل و تنظیم کنند.

تجهیزات ایمنی و جانبی

شیر اطمینان برای جلوگیری از افزایش فشار
تابلو برق و سیستم‌های حفاظتی
کلکتورها برای توزیع جریان
سیستم تهویه و سنسورهای مونوکسید کربن

وجود این تجهیزات الزامی است تا احتمال حوادث به حداقل برسد.

نگهداری و پایش عملکرد

بازرسی‌های دوره‌ای، تست کارکرد تجهیزات ایمنی، سرویس مشعل و بررسی کیفیت آب مدار از الزامات اساسی نگهداری موتورخانه هستند. استفاده از نرم‌افزارهای مانیتورینگ می‌تواند روند نگهداری را ساختاریافته و دقیق‌تر کند.

اهمیت سرویس و تعمیرات دوره‌ای موتورخانه ساختمان

موتورخانه ساختمان به‌دلیل فشار کاری بالا، پیچیدگی قطعات و استفاده مداوم، به نگهداری و سرویس دوره‌ای نیاز دارد. عدم رسیدگی منظم می‌تواند منجر به کاهش راندمان، افزایش مصرف انرژی و حتی خرابی‌های پرهزینه شود. موتورخانه‌ها شامل تجهیزات متنوعی از جمله دیگ‌ها، چیلرها، پمپ‌ها، لوله‌ها، ترموستات‌ها و شیرآلات هستند که هرکدام به‌صورت جداگانه باید بررسی، عیب‌یابی و در صورت نیاز تعمیر شوند. این سیستم‌ها تحت فشار زیاد کار می‌کنند و در معرض عوامل مخرب مانند رسوبات، خوردگی و نوسانات دما قرار دارند. به همین دلیل، تعمیر و نگهداری آن‌ها علاوه بر دانش فنی تخصصی، نیازمند ابزارهای پیشرفته و تجربه کافیست.

بازرسی دوره‌ای موتورخانه ساختمان می‌تواند مشکلات کوچک مانند نشتی لوله‌ها، خرابی پمپ‌ها یا عدم کارکرد صحیح مشعل‌ها را شناسایی و قبل از تبدیل‌شدن به یک مشکل بزرگ رفع کند. عیب‌یابی و تعمیرات موتورخانه فرایندی تخصصی است که به دانش دقیق از عملکرد و ساختار سیستم‌های گرمایشی و سرمایشی نیاز دارد.

شرکت ماناست به‌عنوان یکی از پیشروترین ارائه‌دهندگان خدمات نصب، تعمیر و نگهداری موتورخانه ساختمانی و صنعتی، آماده است تا نیازهای شما را به بهترین شکل برطرف کند. این شرکت با بهره‌گیری از تکنسین‌های حرفه‌ای و آموزش‌دیده، تمامی خدمات مرتبط با عیب‌یابی، تعمیر و سرویس موتورخانه را با بالاترین کیفیت ارائه می‌دهد.

جمع‌بندی

شناخت و انتخاب صحیح تجهیزات موتورخانه برای طراحی اصولی سیستم‌های مکانیکی الزامی است. دیگ، مشعل، پمپ‌ها، مبدل‌ها و تجهیزات جانبی هرکدام نقشی کلیدی در عملکرد موتورخانه دارند. استفاده از تجهیزات با راندمان بالا، به‌کارگیری سیستم‌های کنترل هوشمند و انجام سرویس‌های پیشگیرانه منجر به کاهش هزینه‌های انرژی، افزایش عمر مفید تجهیزات و ارتقای ایمنی ساختمان خواهد شد.

اگر شما هم مشتاق یادگیری تخصصی و حرفه ای طراحی موتورخانه و انتخاب تجهیزات با استادی مجرب هستید میتوانید در دوره آموزشی طراحی موتورخانه و انتخاب تجهیزات ثبت نام کنید.
