برآورد رنگ تجهیزات تاسیسات

منبع: مجله صنعت تاسیسات شماره 49

از: مهندس سید مجتبی طباطبایی

مقدمه

سطوح دستگاه ها، لوله ها، کانال ها و تجهیزات مختلف تاسیساتی که با فلزات ساخته می شوند باید طبق مشخصات طرح رنگ آمیزی شوند. نقاشی تاسیسات شامل دو مرحله است:

1. آماده سازی سطح کار:
   تمام سطوحی که قرار است رنگ شوند باید قبل از رنگ آمیزی تمیز،صاف،خشک و عاری از گرد و غبار و آلودگی باشد.
2. رنگ آمیزی:
   این کار باید به نحو کاملا تمیز و حرفه ای انجام میگیرد. برای رنگ آمیزی در محل عموما استفاده از قلم موی نقاشی توصیه شده است(نه اسپری) کلیه سطوح باید یک یا دو بار رنگ استری بخورند. رنگ هایی که باید زده شوند را می توان به صورت زیر طبقه بندی کرد:

• رنگ استری شامل کرومات روی برای کارهای آهنی و گردروی برای فلزات گالوانیزه
• رنگ لعابی نیمه براق به عنوان رنگ نهایی سیستم های مختلف لوله کشی معمولا طبق دستور معین شده رنگ آمیزی می شوند. باید روی کلیه لوله ها در سطوح قابل دسترس علامتگذاری شده و جهت جریان نشان داده شود.
  عموما باید روی تمامی وصاله ها شیر ها و سایر وسایل خاص با برچسب یا آویز نوشته شماره دار کار هر یک معلوم گردد.

کد های رنگ آمیزی سیستم لوله کشی

برآورد

گاهی موضوع برآورد کار رنگ آمیزی تاسیسات نیز بر عهده شخص برآوردکننده تاسیسات مکانیکی است در این صورت باید کمیت ها و هزینه ها معلوم شوند. تمام تجهیزات لوله ها، کانال ها، و غیره که در حیطه کار رنگ آمیزی قرار می گیرند باید فهرست شوند.

البته تخمین کمیت ها جهت رنگ آمیزی تاسیسات ممکن است مستقیما توسط نقاش صورت گیرد. چیزی که برای برآورد مقدار رنگ مورد نیاز برای اجزاء مختلف باید محاسبه شود مساحت واقعی سطوح است که به روش زیر انجام میگیرد:

• برای کانال ها:

مساحت جداره کانال ها را می توان بدین ترتیب برحسب فوت مربع بر هر فوت طول کانال محاسبه کرد:

کانال های گرد:

S(ft)=D.0/262

S(m)=D.3/14.10

S: محیط مقطع کانال برحسب فوت

D: قطر کانال برحسب اینچ

بدیهی است مساحت جداره کانال حاصل ضرب S در طول کانال L خواهد بود.

• برای لوله ها:

مساحت جداره خارجی لوله ها با این فرمول ها محاسبه می شود:

• برای رادیاتور ها:

مساحت انواع مختلف رادیاتور ها در کاتالوگ کارخانجات سازنده درج شده است

• برای فولاد ساختمانی:

مساحت كل عبارت خواهد بود از حاصل جمع مساحت های سطوح مختلف فولاد به کار رفته که از روی جداول مربوطه قابل حصول است.

• محفظه ها:

مساحت كل محفظه ها عبارت است از حاصل جمع مساحت های سطوح تشکیل دهنده آنها.

• تجهیزات و دستگاه ها:

مساحت كل سطوح هر دستگاه را می توان با فرض این که آن دستگاه درون یک محفظه مکعبی قرار دارد محاسبه کرد. ابعاد این محفظه همان ابعاد فیزیکی دستگاهی است. که باید رنگ شود. مساحت سطح محفظه نیز مجموع مساحتهای سطوح تشکیل دهنده آن است.

• مخازن:

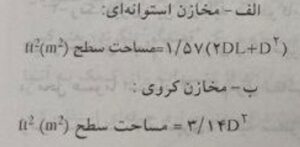

مساحت سطح مخازن با استفاده از فرمولهای زیر محاسبه می شود:



L : طول استوانه مخزن بر حسب فوت (متر)

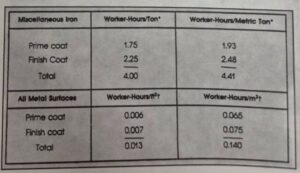

D : قطر مخزن بر حسب فوت (متر) هزینه رنگ آمیزی تأسیسات شامل قیمت مواد و دستمزد کارگر است. قیمت مواد به نوع رنگ و خصوصیات آن بستگی دارد. شخص برآورد کننده باید قیمت رنگ را از فهرست بهای کارخانه سازنده آن استخراج کند. میزان کارگر – ساعت را نیز میتوان از جدول ۲ به دست آورد.

ساعت برای رنگ آمیزی با قلم مو



اگر شما هم مشتاق یادگیری تخصصی و حرفه ای تاسیسات مکانیکی با اساتیدی مجرب هستید میتوانید در دوره آموزشی اصول طراحی تاسیسات مکانیکی ساختمانی،بیمارستانی و صنعتی ثبت نام کنید.
