انواع سیستم های تبرید و جایگاه آن در مهندسی مدرن

مقدمه

تبرید به‌طور کلی به چندین دسته تقسیم می‌شود که هرکدام بر اساس اصول فیزیکی و منبع انرژی خاصی عمل می‌کنند. اگرچه در صنعت، سیستم‌های تراکمی بخار و جذبی بیشترین کاربرد را دارند، اما روش‌های دیگری نیز وجود دارند که در کاربردهای خاص یا فناوری‌های نوین استفاده می‌شوند. مهم‌ترین انواع سیستم‌های تبرید عبارت‌اند از:

• سیستم تبرید تراکمی بخار (Vapor Compression): متداول‌ترین روش در یخچال‌ها، کولرهای گازی و سردخانه‌ها.
• سیستم تبرید جذبی (Absorption): جایگزین کمپرسور با استفاده از جاذب و منبع گرما، کاربرد در چیلرهای جذبی و نیروگاه‌ها.
• سیستم تبرید تراکمی گاز (Gas Refrigeration): بر پایه فشرده‌سازی و انبساط گاز، کاربرد در هواپیما و صنایع کرایوجنیک.
• سیستم تبرید تبخیری (Evaporative): ساده و کم‌مصرف، نمونه بارز آن کولر آبی.
• سیستم تبرید ترموالکتریک (Thermoelectric): بدون قطعات متحرک، بر اساس اثر پلتیر، مناسب تجهیزات الکترونیکی.
• سیستم تبرید مغناطیسی (Magnetic): فناوری نوین بر پایه اثر کالریک مواد مغناطیسی.
• سیستم تبرید یونی (Ionocaloric): روش جدید و تحقیقاتی با پتانسیل جایگزینی مبردهای مضر.

پس تبرید فقط محدود به دو نوع تراکمی و جذبی نیست؛ بلکه طیفی از فناوری‌ها را شامل می‌شود که بسته به ظرفیت، شرایط کاری و نیاز پروژه انتخاب می‌شوند. در ادامه، مهم‌ترین و پرکاربردترین این سیستم‌ها را به‌صورت تخصصی بررسی می‌کنیم.

تبرید (Refrigeration) به فرآیند انتقال حرارت از یک محیط با دمای پایین‌تر به محیطی با دمای بالاتر گفته می‌شود. این فرآیند برخلاف جهت طبیعی انتقال گرما انجام می‌گیرد و نیازمند تأمین انرژی خارجی است. اهمیت تبرید تنها محدود به آسایش حرارتی در ساختمان‌ها و فضاهای مسکونی نیست، بلکه امروزه در صنایع غذایی، دارویی، پتروشیمی، الکترونیک، هوافضا و حتی فناوری‌های نوظهور مانند هوش مصنوعی و مراکز داده نیز نقشی حیاتی دارد.

طبق گزارش‌های ASHRAE (انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا)، بیش از ۲۰٪ مصرف انرژی جهانی به سیستم‌های سرمایشی و تبرید اختصاص دارد. این عدد نه‌تنها بیانگر گستردگی کاربرد تبرید است، بلکه نشان می‌دهد انتخاب صحیح سیستم تبرید تا چه حد در کاهش هزینه‌ها و مصرف انرژی نقش دارد.

مهندسان مکانیک و تاسیسات با شناخت دقیق انواع سیستم‌های تبرید، می‌توانند برای هر پروژه بهترین گزینه را انتخاب کنند. به‌عنوان مثال، یک کارخانه تولید مواد غذایی به یک سیستم پایدار و پرقدرت نیاز دارد، در حالی‌که برای تجهیزات پزشکی قابل حمل، یک سیستم کوچک و کم‌مصرف اهمیت بیشتری دارد.

در این مقاله تلاش می‌کنیم انواع سیستم‌های تبرید کلاسیک و نوین را به‌صورت تخصصی و مهندسی بررسی کنیم، مزایا و محدودیت‌های آن‌ها را توضیح دهیم و چشم‌انداز آینده تبرید را بر اساس پژوهش‌های معتبر تا سال ۲۰۲۵ ترسیم نماییم.



۱. سیستم تبرید تراکمی بخار(Vapor Compression Refrigeration System)

اصول عملکرد

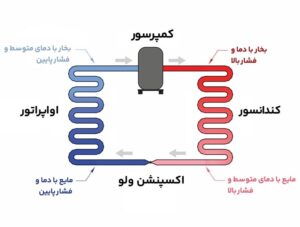

سیستم تبرید تراکمی بخار پرکاربردترین و شناخته‌شده‌ترین روش تبرید است. اساس کار آن بر چرخه‌ای بسته و چهارمرحله‌ای استوار است که شامل اجزای زیر می‌باشد:

1. کمپرسور (Compressor): فشار و دمای مبرد را افزایش می‌دهد.
2. کندانسور (Condenser): مبرد داغ و پرفشار را خنک کرده و به مایع تبدیل می‌کند.
3. شیر انبساط (Expansion Valve): فشار مبرد را کاهش داده و شرایط ورود به اواپراتور را فراهم می‌سازد.
4. اواپراتور (Evaporator): حرارت محیط را جذب کرده و باعث تبخیر مبرد می‌شود.

این چرخه، نمونه بارز استفاده از قوانین ترمودینامیک دوم در مهندسی کاربردی است.



مزایا

• راندمان بالا: COP یا ضریب عملکرد سیستم‌های تراکمی در مقایسه با بسیاری از روش‌های دیگر بیشتر است.
• تنوع ظرفیت: از یخچال خانگی کوچک تا نیروگاه‌های عظیم برودتی قابل استفاده‌اند.
• توسعه‌یافتگی فناوری: به دلیل قدمت طولانی، قطعات و خدمات پس از فروش گسترده‌ای دارند.



معایب

• مصرف انرژی بالا: وابستگی کامل به انرژی الکتریکی.
• استفاده از مبردها: برخی مبردهای قدیمی (مانند CFCها و HCFCها) اثر مخرب بر لایه اوزون داشته‌اند.
• نیاز به نگهداری: به دلیل وجود قطعات مکانیکی متحرک، تعمیر و سرویس دوره‌ای ضروری است.



کاربردها

• سیستم‌های تهویه مطبوع خانگی و صنعتی (Air Conditioning)
• سردخانه‌ها و صنایع غذایی
• حمل‌ونقل مواد حساس به دما (کشتی‌های یخچال‌دار، کامیون‌های سردخانه‌ای)
• سیستم‌های خنک‌کننده تجهیزات پزشکی و الکترونیکی



فناوری‌های نوین در سیستم تراکمی بخار

تحقیقات اخیر نشان می‌دهد که برای افزایش راندمان و کاهش اثرات زیست‌محیطی، رویکردهای زیر در حال توسعه هستند:

• سیستم‌های کاستکید (Cascade Systems): استفاده از دو یا چند مبرد در چرخه‌های متوالی برای رسیدن به دماهای بسیار پایین. این روش در صنعت کرایوجنیک و نگهداری گازهای مایع بسیار مهم است.
• کمپرسورهای دور متغیر (Variable Speed Compressors): که باعث کاهش مصرف انرژی و افزایش طول عمر سیستم می‌شوند.
• مبردهای طبیعی (Natural Refrigerants): مانند CO₂ (R744)، آمونیاک (R717) و پروپان (R290) که اثرات زیست‌محیطی کمتری دارند.
• یکپارچه‌سازی با انرژی‌های تجدیدپذیر: به‌عنوان مثال استفاده از انرژی خورشیدی برای تغذیه کمپرسورها یا پشتیبانی سیکل تبرید.

۲. سیستم تبرید جذبی(Absorption Refrigeration System)

اصول عملکرد

برخلاف چرخه تراکمی بخار که کمپرسور نقش اصلی را ایفا می‌کند، در سیستم‌های جذبی از یک جاذب (Absorbent) و یک مولد حرارتی (Generator) برای ایجاد اختلاف فشار و گردش مبرد استفاده می‌شود. در این روش، انرژی موردنیاز چرخه عمدتاً از گرما (بخار، آب داغ یا شعله مستقیم) تأمین می‌گردد، نه برق.

دو جفت ماده پرکاربرد در این سیستم عبارت‌اند از:

• آمونیاک – آب (NH₃ – H₂O): مبرد = آمونیاک، جاذب = آب
• آب – لیتیوم بروماید (H₂O – LiBr): مبرد = آب، جاذب = لیتیوم بروماید

ساختار چرخه شامل اجزای زیر است:

• ژنراتور (Generator)
• کندانسور (Condenser)
• اواپراتور (Evaporator)
• جاذب (Absorber)
• پمپ (برای انتقال محلول)

در واقع، به جای مصرف انرژی الکتریکی زیاد برای کمپرسور، از گرمای زائد یا انرژی‌های ارزان برای تبخیر و جذب مبرد استفاده می‌شود.



مزایا

• مصرف برق بسیار کم: تنها برای پمپ‌های کوچک و کنترل‌ها موردنیاز است.
• امکان استفاده از گرمای زائد: بسیاری از صنایع حرارت اتلافی دارند که می‌تواند خوراک این سیستم‌ها شود.
• کاهش صدا و لرزش: به دلیل حذف کمپرسورهای بزرگ مکانیکی.
• دوستدار محیط زیست: چون معمولاً از مبردهای طبیعی استفاده می‌شود (آب یا آمونیاک).



معایب

• COP پایین‌تر (ضریب عملکرد): معمولاً بین ۰/۵ تا ۱/۲، در حالی که در تراکمی بخار می‌تواند ۳ تا ۵ باشد.
• حجم زیاد تجهیزات: به‌ویژه برای ظرفیت‌های بالا.
• حساسیت به شرایط کارکرد: مانند دمای آب خنک‌کننده و کیفیت محلول جاذب.
• هزینه اولیه بالا: تجهیزات جذبی پیچیده‌تر هستند.



انواع سیستم‌های جذبی

1. چرخه تک‌اثر (Single Effect): ساده‌ترین نوع، COP پایین ولی قابلیت استفاده گسترده.
2. چرخه دواثر (Double Effect): با استفاده از دو ژنراتور و بازیافت گرما، COP را افزایش می‌دهد.
3. چرخه‌های پیشرفته (GAX, Multi-Effect): در تحقیقات جدید برای افزایش راندمان معرفی شده‌اند.



کاربردها

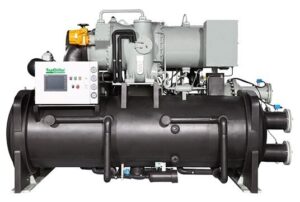

• چیلرهای جذبی در ساختمان‌های بزرگ (Commercial Buildings): هتل‌ها، بیمارستان‌ها، مراکز خرید.
• نیروگاه‌ها و صنایع سنگین: برای استفاده از گرمای زائد.
• سردخانه‌ها در مناطقی با برق گران و انرژی حرارتی ارزان.
• کاربردهای خاص: مانند سرد کردن تجهیزات مخابراتی در مناطقی که برق پایدار وجود ندارد.



فناوری‌های نوین در سیستم جذبی

• استفاده از مبردها و جاذب‌های جدید: مانند ترکیبات آلی و نانو سیالات برای بهبود خواص انتقال حرارت.
• سیستم‌های هیبریدی (Hybrid): ترکیب چرخه جذبی و تراکمی برای افزایش راندمان و انعطاف‌پذیری.
• میکروچیلرهای جذبی: طراحی‌های کوچک‌مقیاس برای کاربردهای خاص (مثل تجهیزات پزشکی یا آزمایشگاهی).
• اتصال به انرژی‌های تجدیدپذیر: به‌ویژه انرژی خورشیدی (Solar Absorption Systems).



مثال صنعتی واقعی

در یکی از نیروگاه‌های سیکل ترکیبی در ژاپن، از یک چیلر جذبی دواثره برای استفاده از حرارت خروجی توربین گاز استفاده شده است. این پروژه توانسته مصرف برق بخش سرمایش را تا ۶۰٪ کاهش دهد. چنین نمونه‌هایی نشان می‌دهد که در آینده، سیستم‌های جذبی می‌توانند نقش کلیدی در کاهش بار الکتریکی شبکه‌ها داشته باشند.



۳. سیستم تبرید ترموالکتریک(Thermoelectric Cooling – TEC)

اصول عملکرد

سیستم ترموالکتریک بر پایه اثر پلتیر (Peltier Effect) عمل می‌کند. وقتی یک جریان الکتریکی از میان دو ماده نیمه‌رسانای متفاوت عبور می‌کند، یک سمت آن گرما جذب کرده و سرد می‌شود (اواپراتور) و سمت دیگر گرما دفع می‌کند (کندانسور). این پدیده بدون نیاز به مبرد یا قطعات متحرک، امکان ایجاد اختلاف دما را فراهم می‌کند.

ساختار اصلی این سیستم‌ها از ماژول‌های ترموالکتریک تشکیل شده است که به‌صورت سری و موازی قابل اتصال بوده و توان سرمایشی متنوعی ایجاد می‌کنند.



مزایا

• عدم نیاز به مبرد: دوستدار محیط زیست و بدون نگرانی از نشت یا تخریب لایه اوزون.
• ابعاد کوچک و قابل حمل: برای کاربردهای خاص با محدودیت فضا بسیار مناسب.
• عدم وجود قطعات مکانیکی متحرک: در نتیجه صدای کم، لرزش ناچیز و عمر طولانی.
• کنترل دقیق دما: با تغییر جریان الکتریکی می‌توان به‌صورت لحظه‌ای دما را تنظیم کرد.



معایب

• راندمان پایین: COP در این سیستم‌ها معمولاً کمتر از ۱ است و در مقایسه با سیستم‌های تراکمی بسیار ضعیف‌تر عمل می‌کنند.
• محدودیت ظرفیت: برای کاربردهای صنعتی و سرمایش مقیاس بزرگ مناسب نیستند.
• مصرف انرژی بالا در مقیاس بزرگ: به دلیل راندمان کم، استفاده در پروژه‌های بزرگ اقتصادی نیست.



کاربردها

• تجهیزات پزشکی: مانند خنک‌سازی دستگاه‌های آزمایشگاهی قابل حمل یا یخچال‌های کوچک دارویی.
• صنایع الکترونیک: کنترل دما در پردازنده‌ها، حسگرها، لیزرها و تجهیزات مخابراتی حساس.
• لوازم خانگی کوچک: مینی‌کولرها، یخچال‌های خودرو، جعبه‌های سرد قابل حمل.
• کاربردهای نظامی و فضایی: خنک‌سازی تجهیزات در شرایطی که سیستم‌های مکانیکی قابل استفاده نیستند.



فناوری‌های نوین

تحقیقات جدید در حوزه مواد نیمه‌رسانا نشان می‌دهد که با استفاده از نانو مواد (Nano-materials) و ترکیبات خاص، می‌توان راندمان سیستم‌های ترموالکتریک را افزایش داد. به‌طور خاص، تحقیقات در دانشگاه‌های آمریکا و ژاپن نشان داده که استفاده از ساختارهای نانولایه‌ای (Superlattice Structures) می‌تواند COP این سیستم‌ها را به طور قابل‌توجهی بهبود دهد.

همچنین، برخی پروژه‌های صنعتی در حال توسعه سیستم‌های ترموالکتریک هیبریدی هستند که به‌صورت ترکیبی با سیکل تراکمی بخار کار می‌کنند تا هم ظرفیت سرمایشی بالا و هم کنترل دقیق دما فراهم شود.



نمونه صنعتی واقعی

شرکت‌های تولید تجهیزات پزشکی قابل حمل از ماژول‌های ترموالکتریک برای خنک‌سازی واکسن‌ها در شرایط اضطراری استفاده می‌کنند. این کاربرد به‌ویژه در مناطق دورافتاده که دسترسی به سیستم‌های سرمایشی بزرگ وجود ندارد، اهمیت حیاتی دارد.

۴. سیستم تبرید تبخیری(Evaporative Cooling)

اصول عملکرد

این سیستم بر اساس یک اصل ساده فیزیکی عمل می‌کند: وقتی آب تبخیر می‌شود، گرمای نهان تبخیر را از محیط اطراف جذب می‌کند و دمای هوا کاهش می‌یابد.
بنابراین، با عبور جریان هوا از روی یک سطح مرطوب (پد سلولزی یا پوشال)، بخشی از آب تبخیر شده و دمای هوا کاهش پیدا می‌کند.

این فرآیند به‌طور مستقیم نیازی به کمپرسور یا مبردهای شیمیایی ندارد و کاملاً طبیعی و ساده است.



مزایا

• مصرف انرژی بسیار پایین: تنها برای چرخاندن فن و پمپ آب نیاز به برق دارد.
• دوستدار محیط زیست: هیچ مبرد مضری استفاده نمی‌شود.
• هزینه اولیه کم: طراحی و ساخت ساده‌تر از سیستم‌های تراکمی یا جذبی.
• هوای تازه و مرطوب: برای مناطق خشک و گرم بسیار مناسب است.



معایب

• وابستگی به شرایط اقلیمی: در مناطق با رطوبت بالا (مانند شمال ایران یا سواحل خلیج فارس) کارایی بسیار پایینی دارند.
• افزایش رطوبت هوا: ممکن است در برخی کاربردها (مثل اتاق سرور یا تجهیزات الکترونیکی) مشکل‌ساز شود.
• نیاز به آب: در مناطق کم‌آب استفاده گسترده از این سیستم منطقی نیست.
• محدودیت در کنترل دما: برخلاف سیستم‌های تراکمی یا جذبی، توانایی رسیدن به دماهای پایین و پایدار را ندارد.



کاربردها

• کولرهای آبی خانگی: رایج‌ترین نمونه در مناطق خشک ایران.
• پیش‌خنک‌سازی در صنایع غذایی و کشاورزی: برای کاهش دمای هوا قبل از ورود به سیستم اصلی تبرید.
• خنک‌سازی برج‌های نیروگاهی و صنعتی: به‌عنوان سیستم کمکی برای کاهش بار سیستم‌های تراکمی.
• سالن‌های پرورش دام و طیور: به‌منظور کاهش استرس گرمایی حیوانات.



فناوری‌های نوین در تبرید تبخیری

• پدهای سلولزی پیشرفته: جایگزین پوشال سنتی، با راندمان بالاتر و طول عمر بیشتر.
• سیستم‌های هیبریدی تبخیری – تراکمی: ترکیب تبخیر اولیه با سیکل تراکمی برای کاهش مصرف انرژی تا ۳۰٪.
• کنترل هوشمند رطوبت و دما: استفاده از حسگرها و سیستم‌های اتوماسیون برای بهینه‌سازی عملکرد در شرایط آب‌وهوایی متغیر.



نمونه صنعتی واقعی

در بسیاری از کارخانه‌های فرآوری خرما در خوزستان، از سیستم‌های تبرید تبخیری به‌عنوان پیش‌خنک‌کننده هوا قبل از ورود به تونل‌های سرمایش تراکمی استفاده می‌شود. این کار باعث کاهش بار کمپرسورها و صرفه‌جویی قابل‌توجه در مصرف انرژی الکتریکی می‌شود.

۵. سیستم تبرید تراکمی گاز(Gas Refrigeration Cycle)

اصول عملکرد

در این روش به‌جای استفاده از مبردهایی مثل فریون یا آمونیاک، خود گاز (معمولاً هوا، هیدروژن یا هلیوم) به‌عنوان سیال عامل به‌کار می‌رود.
چرخه کاری شبیه سیکل کارنو معکوس یا سیکل برايتون معکوس است. یعنی:

1. گاز در کمپرسور فشرده می‌شود.
2. در مبدل حرارتی خنک می‌گردد.
3. سپس در توربین منبسط شده و دمایش افت می‌کند.
4. در نهایت به‌عنوان سیال سرد به فضای موردنظر تزریق می‌شود.



مزایا

• ایمنی بالا: چون اغلب از هوا یا گازهای بی‌اثر استفاده می‌شود.
• توانایی رسیدن به دماهای بسیار پایین: کاربرد در دماهای کرایوجنیک (زیر ۱۵۰- درجه سانتی‌گراد).
• عدم نیاز به مبردهای شیمیایی مضر: مشکلات زیست‌محیطی ندارد.



معایب

• راندمان پایین‌تر نسبت به سیکل تراکمی بخار.
• هزینه اولیه و نگهداری بالا.
• نیاز به تجهیزات خاص (کمپرسور و توربین با سرعت بالا).



کاربردها

• هواپیماها: سیستم‌های تهویه مطبوع کابین هواپیما اغلب بر اساس تبرید تراکمی گاز (Air Cycle Machine) هستند.
• صنایع گاز مایع (LNG): برای مایع‌سازی گازهای طبیعی و صنعتی.
• فیزیک و تحقیقات کرایوجنیک: آزمایشگاه‌های دما پایین، خنک‌سازی ابررساناها.



۶. سیستم‌های تبرید نوین

تبرید مغناطیسی(Magnetic Refrigeration)

• اصل کار: بر پایه اثر کالریک مغناطیسی، یعنی تغییر دمای مواد خاص هنگام قرار گرفتن در میدان مغناطیسی و حذف آن.
• مزایا: بدون مبرد شیمیایی، راندمان بالا در محدوده خاص، فناوری دوستدار محیط زیست.
• کاربرد: در حال توسعه برای یخچال‌های خانگی نسل آینده و تجهیزات علمی.



تبرید یونی (Ionocaloric Cooling)

• اصل کار: استفاده از تغییر آنتالپی مواد یونی هنگام تغییر حالت (ذوب یا انجماد) و تبادل حرارت.
• مزایا: فناوری بسیار جدید، بدون گازهای گلخانه‌ای، پتانسیل بالا برای جایگزینی HFC و
• وضعیت فعلی: هنوز در مرحله تحقیقاتی است ولی به‌عنوان یکی از آینده‌دارترین گزینه‌های تبرید مطرح می‌شود.



تبرید ترموالکتریک (تکمیل نگاه نوین)

(که قبلاً توضیح دادیم) همین فناوری امروز در حال پیشرفت با استفاده از مواد نانو و نیمه‌هادی‌های پیشرفته است تا بازدهی بالاتر پیدا کند.



جمع‌بندی

تبرید دیگر محدود به دو روش تراکمی و جذبی نیست. مهندسی امروز به سمت استفاده از فناوری‌های پاک، کم‌مصرف و بدون مبرد مضر در حرکت است.
در یک نگاه کلی:

• تراکمی بخار: پرکاربردترین و اصلی‌ترین روش در صنعت و ساختمان.
• جذبی: مناسب برای استفاده از انرژی حرارتی مازاد.
• تبخیری: راه‌حل ساده و ارزان در اقلیم خشک.
• ترموالکتریک: ویژه تجهیزات کوچک و دقیق.
• تراکمی گاز: در هواپیما و کرایوجنیک.
• مغناطیسی و یونی: فناوری‌های آینده.

📌 بنابراین مهندس مکانیک یا تاسیسات باید بسته به نیاز پروژه، شرایط اقلیمی و نوع مصرف، بهترین روش تبرید را انتخاب کند. آینده صنعت تبرید به سمت کاهش مصرف انرژی و حذف مبردهای مضر در حال حرکت است و شناخت این فناوری‌ها کلید موفقیت در بازار کار خواهد بود.
