چگونه با Revit MEP تداخلات طراحی را شبیه‌سازی و مدیریت کنیم؟

تاریخ انتشار: ۲۰ مرداد ۱۴۰۴
بدون دیدگاه

مقدمه

در پروژه‌های تاسیسات مکانیکی، الکتریکی و لوله‌کشی (MEP)، یکی از چالش‌های اساسی، تداخل بین اجزای طراحی است. این تداخلات می‌توانند شامل برخورد لوله‌ها با سازه، هم‌پوشانی کانال‌ها با کابل‌ها یا موانع فضایی دیگر باشند. نرم‌افزار Autodesk Revit MEP با ابزار Clash Detection و قابلیت‌های مدل‌سازی سه‌بعدی دقیق، امکان شناسایی این مشکلات را پیش از اجرای پروژه فراهم می‌کند.

اهمیت شبیه‌سازی تداخلات در طراحی MEP

تداخلات طراحی در پروژه‌های ساختمانی، به‌ویژه در سیستم‌های پیچیده، می‌تواند منجر به:

افزایش هزینه‌ها به دلیل تغییرات حین اجرا
تاخیر در زمان‌بندی پروژه
کاهش کیفیت نهایی کار
ایجاد مشکلات عملکردی در سیستم‌ها

با شبیه‌سازی دقیق در Revit MEP، این مشکلات پیش‌بینی و حذف می‌شوند.

فرآیند شبیه‌سازی تداخلات در Revit MEP

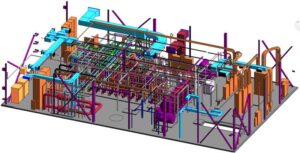

مدل‌سازی دقیق اجزای MEP

اولین مرحله برای موفقیت در شبیه‌سازی، ایجاد مدل دقیق از لوله‌ها، کانال‌ها، کابل‌ها و تجهیزات است. در این مرحله باید تمام داده‌های ابعادی، مسیرها و مشخصات تجهیز وارد شوند.

استفاده از ابزار Interference Check

Revit MEP دارای ابزار Interference Check است که برای شناسایی تداخل بین دسته‌های مختلف مدل استفاده می‌شود.

می‌توانید دسته‌بندی‌ها (مثلاً لوله‌ها در برابر تیرهای سازه) را انتخاب کنید.
نرم‌افزار تمام نقاط برخورد یا هم‌پوشانی را لیست می‌کند.

یکپارچه‌سازی با Navisworks برای تحلیل پیشرفته

برای پروژه‌های بزرگ، خروجی مدل Revit MEP را به Autodesk Navisworks منتقل کنید. این نرم‌افزار قابلیت‌های پیشرفته‌ای در Clash Detection، گزارش‌گیری و مدیریت تداخلات دارد.

رفع تداخلات و بهینه‌سازی مسیرها

پس از شناسایی تداخلات، مسیر لوله‌کشی یا کانال‌کشی را بازطراحی کنید. در Revit MEP می‌توان با ابزار Routing Solutions مسیر جایگزین را سریعاً ایجاد کرد.

تکنیک‌های تخصصی برای شناسایی و مدیریت تداخلات در Revit MEP

استفاده از ابزار Coordination Review

Coordination Review یک قابلیت ویژه در Revit است که به مهندسین امکان می‌دهد تداخلات کشف‌شده در پروژه را به صورت سیستماتیک بررسی و پیگیری کنند. در این ابزار می‌توان تداخلات را تایید، رد یا به تیم‌های دیگر ارجاع داد و وضعیت رفع هر تداخل را به صورت زنده مدیریت کرد.

ایجاد فیلترهای سفارشی برای دسته‌بندی تداخلات

مهندسین می‌توانند با تعریف فیلترهای هوشمند بر اساس نوع سیستم (مثلاً تداخل لوله با کانال یا تجهیزات با سازه)، اولویت‌ها را دسته‌بندی و بر اساس آن‌ها برنامه‌ریزی رفع مشکلات را بهینه کنند. این کار باعث می‌شود تیم تمرکز خود را روی مهم‌ترین تداخلات قرار دهد.

استفاده از View Templates و Visibility/Graphics Overrides

نمایش دقیق و هدفمند اجزا در نماهای مختلف کمک می‌کند تا تداخلات در بخش‌های مشخص به صورت بصری بهتر دیده و تحلیل شوند. با استفاده از ویو تمپلیت‌ها، می‌توان تداخلات را در نماهای سه‌بعدی یا دوبعدی با رنگ‌بندی‌های خاص نمایش داد.

اجرای شبیه‌سازی مرحله به مرحله (Phased Construction Simulation)

این تکنیک به مهندسان امکان می‌دهد مراحل مختلف ساخت و نصب تأسیسات را در مدل BIM شبیه‌سازی کنند و تداخلاتی که ممکن است در هر فاز رخ دهد را پیش از اجرا پیش‌بینی و مدیریت کنند.

مثال عملی: شناسایی و حل تداخلات در یک پروژه HVAC

فرض کنید در یک پروژه بزرگ ساختمانی، مدل سیستم HVAC شامل کانال‌های هوا، تجهیزات هواساز و لوله‌های آبگرم است. در مرحله طراحی، با استفاده از ابزار Clash Detection در Revit، چند تداخل اصلی کشف می‌شود:

تداخل کانال‌های هوا با تیرهای سازه‌ای
برخورد لوله‌های آبگرم با سیستم برق
همپوشانی مسیرهای داکت‌ها

با استفاده از Coordination Review، این تداخلات به تیم سازه و برق اطلاع داده می‌شود. تیم‌ها با همکاری و برگزاری جلسات هماهنگی، مسیرهای کانال و لوله‌ها را طوری تغییر می‌دهند که ضمن حفظ عملکرد سیستم، از تداخلات جلوگیری شود. سپس با به‌روزرسانی مدل BIM، دوباره فرآیند شناسایی تداخلات اجرا شده و تأیید می‌شود که مشکلات رفع شده‌اند.

مزایای استفاده از Revit MEP در مدیریت تداخلات

کاهش هزینه‌های تغییرات حین اجرا
بهبود هماهنگی بین تیم‌های معماری، سازه و MEP
کاهش خطای انسانی در شناسایی برخوردها
امکان مستندسازی دقیق برای قراردادها و گزارشات

نکات کلیدی برای اجرای موفق شبیه‌سازی تداخلات

مدل‌سازی باید با دیتیل بالا (LOD 300 یا بیشتر) انجام شود.
استفاده از Shared Coordinates برای هماهنگی بین رشته‌ها الزامی است.
جلسات هماهنگی بین تیم‌ها باید پس از هر دور شبیه‌سازی برگزار شود.

جمع‌بندی

شبیه‌سازی تداخلات با Revit MEP نه تنها باعث کاهش ریسک‌های اجرایی می‌شود، بلکه موجب افزایش کیفیت طراحی و صرفه‌جویی در هزینه و زمان پروژه نیز خواهد شد. با استفاده صحیح از ابزارهای داخلی Revit و یکپارچه‌سازی آن با Navisworks، می‌توان به یک فرآیند طراحی هماهنگ، دقیق و بدون تداخل دست یافت.
